Votre BMW allie performance, confort et plaisir de conduite. Un système de transmission sophistiqué, avec l'arbre de transmission comme composant central, est fondamental pour cette expérience. Découvre son fonctionnement, identifie les signes de défaillance et trouve les solutions pour que ta BMW reste en parfait état.
Qu'est-ce que l'Arbre de Transmission (Propshaft) sur votre BMW ?
L'arbre de transmission, souvent nommé "propshaft", est la liaison mécanique principale qui transmet la puissance du moteur, via la boîte de vitesses, aux roues motrices. Sur ta BMW à propulsion ou xDrive, il veille à ce que la puissance atteigne les roues efficacement.
C'est une longue tige métallique robuste qui traverse le châssis. Elle relie directement la sortie de la boîte de vitesses à l'entrée du différentiel arrière. Pour les modèles xDrive, la configuration est plus élaborée, avec des arbres additionnels pour distribuer la puissance à l'essieu avant via la boîte de transfert.
Il se compose généralement d'un tube principal, de joints universels (croisillons), d'un flector et d'un palier central. Chaque élément est important. Cette solidité est nécessaire pour gérer les couples moteur élevés de ta BMW et les contraintes de la route, assurant une transmission de puissance sans à-coups.
Zoom sur les Composants Clés : Flector et Palier Central
Chaque pièce compte. Le flector et le palier central sont deux éléments discrets mais essentiels de l'arbre de transmission.
Le Flector d'Arbre de Transmission (Joint de Flexion ou Guibo) : Le Gardien des Vibrations
Le flector est un joint élastique en caoutchouc renforcé, installé entre la sortie de boîte de vitesses et l'arbre de transmission. Certains modèles possèdent un second flector entre l'arbre et le pont arrière. Il absorbe les vibrations torsionnelles et les chocs, et compense les légers désalignements.
Il agit comme un amortisseur pour ta transmission. Un aspect important, souvent négligé, est le sens de son installation. Des flèches y sont gravées : elles doivent pointer vers la tulipe de la boîte de vitesses d'un côté et vers la transmission de l'autre. Une installation erronée provoque fréquemment une usure prématurée et des vibrations. Un flector usé est souvent la première cause des vibrations ressenties.

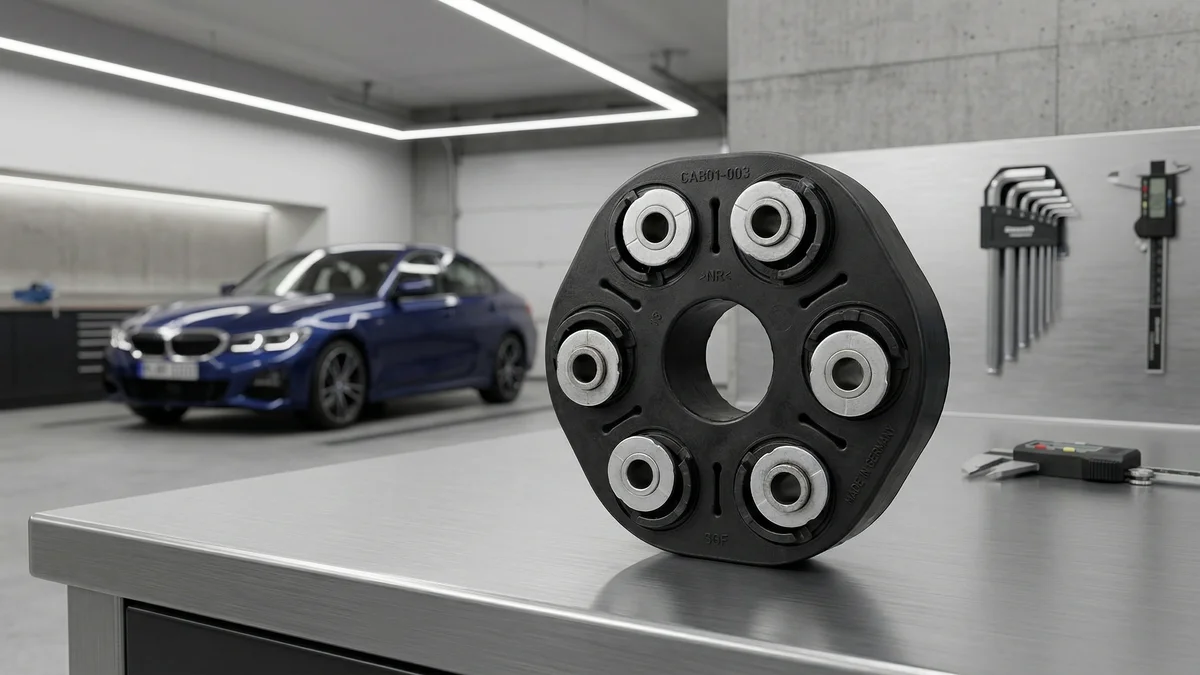

Voici un exemple de flector adapté à certains modèles :
Un autre exemple pour l'arrière :

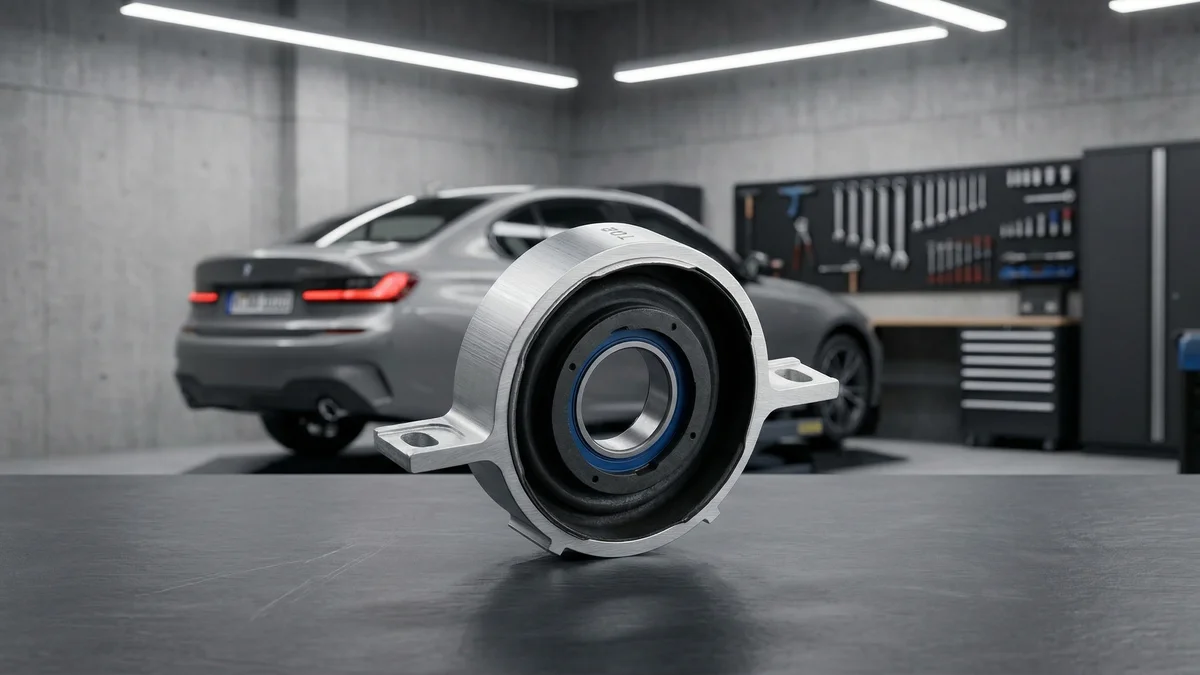

Le Palier Central d'Arbre de Transmission : Le Support Discret
Le palier central est un roulement intégré dans un support en caoutchouc. Il maintient l'arbre de transmission stable sur sa longueur, absorbe les mouvements et atténue les vibrations. Sans lui, l'arbre ne serait pas guidé correctement et pourrait osciller fortement.
Sa contribution à la stabilité et à la réduction des vibrations est majeure. Lors de son remplacement, quelques précautions sont nécessaires. Le sens d'installation est primordial : l'épaule doit pointer vers l'avant. Nettoyez soigneusement la portée de l'arbre et huilez-la légèrement avant l'installation. Chauffer un peu le roulement au décapeur thermique (ou au bain-marie) peut faciliter l'emmanchement. Un alignement précis par repères (voire laser) est indispensable après toute dépose/remontage pour assurer l'équilibre dynamique.
Quels sont les Symptômes de Panne et Comment les Diagnostiquer ?
Une BMW doit rouler sans heurts. Si tu ressens des anomalies, l'arbre de transmission ou ses composants peuvent en être la cause. Voici les signes et comment les reconnaître.
Les symptômes les plus courants, rapportés par de nombreux propriétaires, incluent :
- Vibrations : Souvent les premiers indices. Tu peux les percevoir sous le plancher, notamment sous le siège conducteur, ou vers l'arrière du véhicule. Elles peuvent apparaître à certaines vitesses, ou lors des accélérations et décélérations. Sur les modèles xDrive, une sensation de blocage ou de couple irrégulier peut aussi signaler un problème.
- Bruits : Des claquements, surtout audibles sous le siège conducteur, peuvent indiquer un souci de pignon d'entraînement. Des grincements, des frottements ou des cliquetis intermittents sont aussi des signes à surveiller.
- À-coups : Particulièrement perceptibles lors des manœuvres lentes, des changements de direction ou des variations de charge (passages de vitesses, relâchement/ré-accélération).
- Voyants lumineux : L'allumage des voyants ABS/DSC/4x4, parfois avec des codes d'erreur spécifiques (comme 5F3A, 5462/5463), une perte de traction, ou une usure irrégulière des pneus, sont des indices de défaillance, surtout sur les modèles xDrive.
Pour les modèles xDrive, un diagnostic peut être précisé en débranchant temporairement l'actionneur de boîte de transfert. Si les vibrations continuent après cette manipulation, cela indique généralement que le problème provient de l'arbre de transmission ou de ses composants directs, et non de la boîte de transfert.
Un palier endommagé peut causer des vibrations importantes, notamment sur les modèles X :
Fréquence des Pannes et Modèles BMW Affectés
Certains modèles et générations de BMW sont plus souvent sujets à des problèmes d'arbre de transmission, de flector ou de palier central. C'est un constat partagé par de nombreux propriétaires.
La fiabilité est parfois considérée comme insuffisante sur plusieurs systèmes xDrive. Des "class actions" ont même eu lieu aux États-Unis pour l'usure prématurée de certains éléments. Ces soucis sont courants sur les modèles à moteur longitudinal (Série 3, 5, X3, X5), et peuvent survenir dès 70 000 km, ou jusqu'à 125 000 km et au-delà.
Voici un tableau récapitulatif pour t'aider à y voir plus clair :
| Modèle | Fréquence des pannes | Kilométrage typique | Causes principales |
|---|---|---|---|
| BMW X3 (E83, F25) | Très élevée (servomoteur) | Dès 70 000 km | Usure normale, manque entretien |
| BMW X5 (E53, E70) | Élevée | Autour de 125 000 km | Boîte de transfert, arbres de transmission |
| BMW X1 (xDrive) | Fréquente | 70 000-140 000 km | Embrayages boîte de transfert, capteurs |
| Série 3 & 5 (xDrive) | Chronique | Modèles années 2010+ | Boîte de transfert prématurée |
Remplacement : Quand et Comment Agir ?
Dès les premiers symptômes, il est important d'agir. Voici quand et comment intervenir sur ces composants clés de ta BMW.
Remplacer le Flector : Étapes Cruciales
Le flector doit être remplacé dès que tu observes des signes d'usure. Cela inclut des craquelures, des déchirures du caoutchouc, un jeu excessif ou une perte de matière. Agis sans tarder, car un flector défectueux risque d'endommager rapidement d'autres pièces.
Le processus, bien qu'il demande un équipement adapté, se déroule comme suit :
- Préparation : Ton véhicule doit être sur un pont élévateur pour un accès sûr.
- Marquage : Avant de démonter, marque précisément l'orientation de l'arbre et du flector. Cela assure un remontage correct et prévient les vibrations.
- Démontage : Desserre et retire les boulons qui fixent le flector à la boîte de vitesses et à l'arbre de transmission. Ces boulons sont souvent auto-bloquants et doivent être remplacés par des neufs au remontage.
- Installation : Mets le nouveau flector en respectant scrupuleusement le sens des flèches gravées.
- Serrage : Visse les nouveaux boulons et serre-les au couple recommandé par BMW. Cette étape est déterminante pour la sécurité et la durabilité.
Remplacer le Palier Central : Spécificités BMW
Le palier central doit être remplacé si tu entends des bruits de roulement, si tu ressens des vibrations fortes, ou si tu observes un jeu excessif ou une déchirure dans le caoutchouc de son support.
Le remplacement est plus délicat et demande souvent le démontage complet de l'arbre de transmission :
- Démontage de l'arbre : Il faudra souvent retirer l'arbre de transmission du véhicule.
- Dépose de l'ancien palier : L'ancien palier est habituellement monté en force sur l'arbre. Sa dépose peut exiger un extracteur ou une presse pour ne pas abîmer l'arbre.
- Préparation : Nettoie soigneusement la portée sur l'arbre où le nouveau palier sera installé.
- Installation du nouveau palier : Pour faciliter l'emmanchement, chauffe légèrement le roulement du nouveau palier. Installe-le en respectant le sens (épaule vers l'avant).
- Réalignement : Une fois le palier en place, il est très important de réaligner l'arbre de transmission avant de serrer définitivement ses fixations au châssis. Un bon alignement réduit les tensions et les vibrations.
Pour certains modèles, le palier est une pièce essentielle à surveiller :
Remplacer l'Arbre de Transmission Complet : Quand est-ce nécessaire ?
Le remplacement complet de l'arbre de transmission est habituellement la dernière option. Il est requis en cas de dommages importants et irréparables, tels que :
- Une torsion de l'arbre après un choc violent ou une contrainte excessive.
- Des dégâts irréparables sur les croisillons qui ne peuvent être remplacés séparément.
- Un accident ayant endommagé physiquement l'arbre.
Le plus souvent, si tu agis vite, seuls le flector et/ou le palier demandent un remplacement. L'arbre complet est une pièce chère qui ne doit être changée qu'en cas de besoin impérieux.
Par exemple, cet arbre de transmission complet est une solution pour un problème plus grave :
Pièces de Rechange : OEM vs. Aftermarket pour votre BMW
Pour remplacer des pièces aussi importantes que le flector ou le palier central, la qualité est essentielle. Tu as plusieurs options, chacune avec ses avantages et inconvénients.
Tu trouveras des pièces d'origine BMW, des équipements d'origine (OEM) fabriqués par les fournisseurs de la marque, et des marques aftermarket.
- Lemförder : C'est un équipementier de référence. Les pièces BMW d'origine sont souvent des Lemförder rebadgées. La qualité est excellente, la durabilité est assurée et le confort optimal, notamment grâce aux hydrolagers. C'est généralement le meilleur rapport qualité/prix sur le long terme pour la fiabilité et la durée de vie de ta BMW.
- Meyle (HD) : Cette marque propose des options renforcées ("HD" pour Heavy Duty). Elles offrent une bonne robustesse, adaptées aux usages intensifs. Certains propriétaires ont cependant constaté un confort parfois légèrement inférieur aux pièces Lemförder.
- Febi Bilstein : Bien que présente sur le marché, sa qualité pour les pièces de transmission est souvent jugée inégale. Les finitions peuvent être moyennes et la durabilité moindre. Pour des pièces aussi déterminantes, il est généralement préférable de l'éviter.
- TRW : Une excellente alternative à Lemförder, TRW est aussi un équipementier d'origine pour de nombreux modèles BMW. Le niveau de qualité est très élevé, comparable à Lemförder en termes de fiabilité et de confort.
Voici un tableau comparatif pour t'aider à choisir :
| Marque | Qualité/Durabilité | Confort | Prix | Rapport Q/P | Recommandation |
|---|---|---|---|---|---|
| Lemförder | Élevée (OEM) | Très élevé | Moyen/Haut | Meilleur long terme | Fortement recommandé pour la fiabilité et la longévité. |
| Meyle (HD) | Bonne (renforcée) | Bon | Moyen | Bon | Bonne alternative pour une robustesse accrue. |
| Febi Bilstein | Moyenne | Moyen/Faible | Bas/Moyen | Moyen, risques | À éviter pour les pièces critiques de transmission. |
| TRW | Élevée (OEM) | Très élevé | Moyen | Excellent | Excellente alternative à Lemförder. |
"Opter pour des pièces de qualité OEM comme Lemförder ou TRW pour votre transmission BMW n'est pas une dépense, c'est un investissement dans la performance et la sécurité à long terme."
Prévention et Entretien pour une Longévité Maximale
Pour prolonger la durée de vie de ton arbre de transmission et de ses composants, quelques gestes simples et une attention régulière sont très utiles.
La prévention commence par une inspection visuelle régulière. Quand ton véhicule est sur un pont, profite-en pour examiner les flectors. Cherche toute craquelure, déchirure ou signe de jeu. Vérifie aussi l'état du caoutchouc du support de palier central et l'absence de jeu excessif.
Dès les premiers symptômes — bruits, vibrations, à-coups — n'attends pas. Une action rapide permet d'éviter des dommages plus importants et coûteux sur d'autres composants de la transmission.
Une conduite souple est également un élément important. Évite les démarrages brusques, les changements de charge violents et les accélérations/décélérations répétées. Cela réduit les chocs et les contraintes excessives sur l'ensemble de la chaîne cinématique, y compris l'arbre de transmission.
Enfin, n'oublie pas l'entretien général de ton véhicule. Cela comprend la vérification des niveaux de fluides importants, et notamment l'huile de boîte de transfert pour les modèles xDrive. Une bonne lubrification est fondamentale pour prévenir l'usure prématurée de tous les roulements et engrenages. Tu retrouveras tous nos conseils dans notre guide sur l'Huile Moteur BMW, dont les principes s'appliquent aussi à la boîte de transfert.
FAQ : Vos Questions Fréquentes sur l'Arbre de Transmission BMW
Nous avons rassemblé quelques-unes des questions les plus courantes pour t'aider à mieux comprendre et gérer les problématiques liées à l'arbre de transmission de ta BMW.
Pourquoi mon flector s'est-il usé si vite ?
Plusieurs facteurs peuvent user ton flector prématurément. La cause la plus courante est une mauvaise installation, notamment le non-respect du sens des flèches gravées, ce qui génère des contraintes anormales. Des contraintes excessives dues à une conduite agressive, des démarrages brusques ou des surcharges fréquentes peuvent aussi le fatiguer. Enfin, la défaillance d'autres composants de la transmission (boîte de vitesses, différentiel ou même le palier central) peut créer des tensions et des vibrations anormales qui accélèrent l'usure du flector.
Puis-je rouler avec un flector ou un palier défectueux ?
Non, c'est fortement déconseillé et dangereux. Rouler avec un flector déchiré ou un palier central défectueux peut avoir de sérieuses conséquences. Les risques incluent une perte de contrôle du véhicule (à cause de vibrations extrêmes ou de la désolidarisation de l'arbre), la destruction d'autres pièces coûteuses de la transmission (boîte de vitesses, différentiel) par les contraintes et vibrations non absorbées, et l'immobilisation complète de ton véhicule. N'attends pas, fais diagnostiquer et réparer dès les premiers signes.
Un palier central de BMW X3 est-il compatible avec un X5 ?
La compatibilité entre les pièces de transmission, comme les paliers centraux et les flectors, est rarement inter-modèles. Les ingénieurs de BMW conçoivent ces pièces avec des longueurs d'arbre, des diamètres de roulement et des spécifications de support très précis, spécifiques à chaque modèle et motorisation. Pour t'assurer de la bonne pièce, il faut toujours vérifier la référence OEM exacte de ton véhicule, souvent indiquée par ton numéro de châssis (VIN). Utiliser une pièce non compatible, même si elle semble "presque" s'adapter, peut causer de sérieux problèmes de fonctionnement et de sécurité.
Produits Recommandés pour l'Entretien de Votre Transmission BMW
Pour t'aider à maintenir l'excellence de ta BMW, nous avons sélectionné des produits importants pour l'entretien et le remplacement des composants de l'arbre de transmission.
L'arbre de transmission, le flector et le palier central sont des éléments majeurs pour la dynamique de conduite si appréciée des propriétaires de BMW. En comprenant leur rôle, en étant attentif aux symptômes et en agissant vite, tu assures la sécurité, le confort et les performances de ton véhicule pour de nombreux kilomètres.
